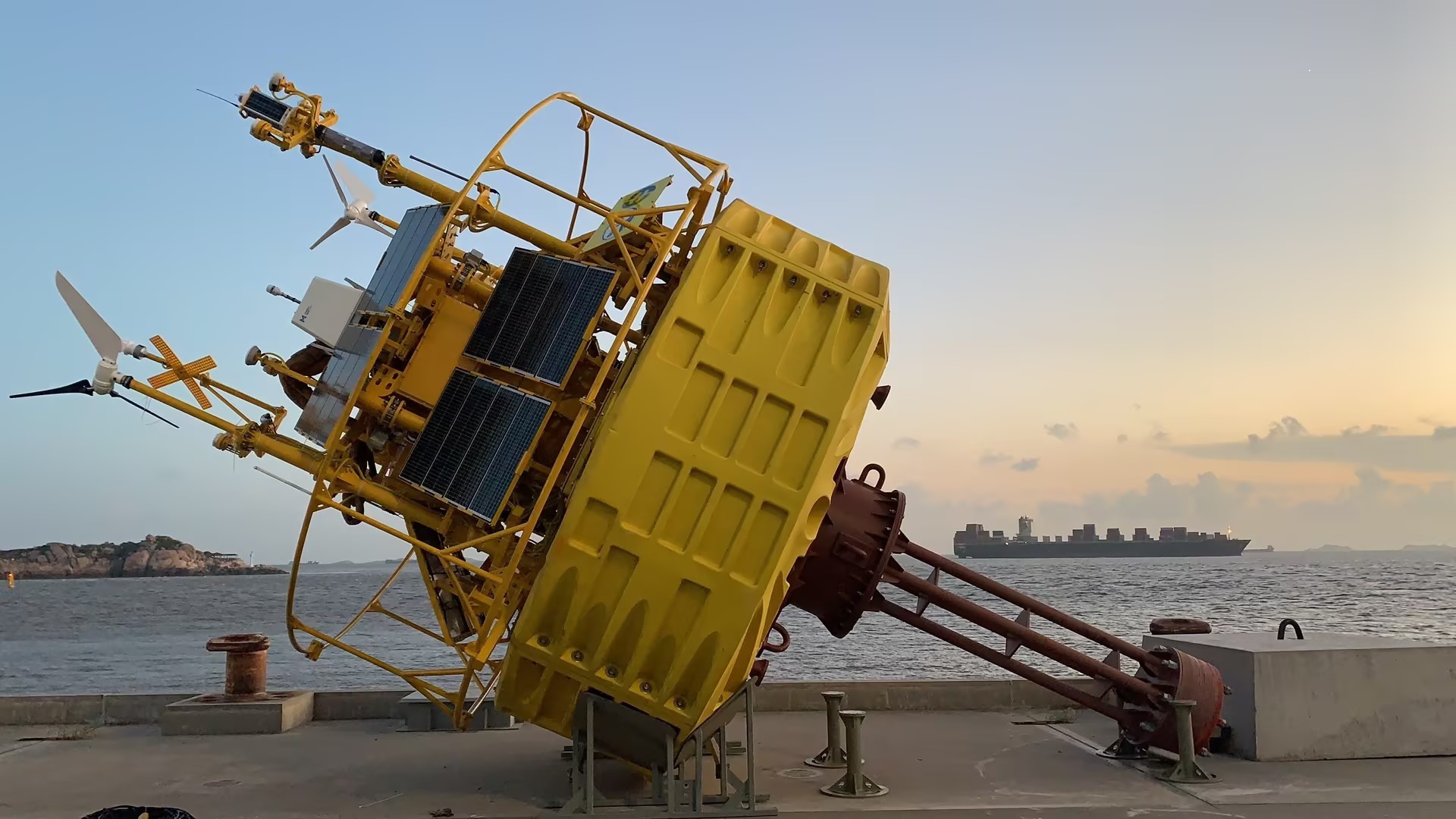

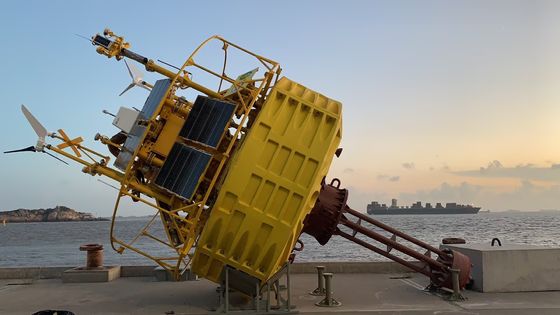

نظام ليدار عائم، نظام ليدار عائم، ليدار مزدوج
الجيل القادم من قياسات المحيطات البحرية
نظام ليدار عائم، ليدار مزدوج
تكنولوجيا سريعة ودقيقة وموثوقة لتطوير الرياح البحرية القائمة على البيانات.
تأسست "أطموحات زرقاء" لتسريع اعتماد الطاقة المتجددة عالمياً من خلال تسخير قوة البياناتوفريق لديه أكثر من عقد من الخبرة في صناعة الطاقة المتجددة، نحن نتعاون مع العملاء الذين يشاركوننا شغفنا بالاستدامة وطموحنا لمواجهة تحديات القرن المقبل.
الموثوقية هي أهم ميزة لأي نظام ليدار عائم وهي مبدأ أساسي لفلسفة تصميم " بلو آسبيرشنز "بناء على خبرة فريقنا في مبادئ التصميم من صناعة الاتصالاتكما تم تصميم النموذج التجاري بشكل تكراري باستخدام المحاكاة لنموذج مسارات الفشل والقضاء على نقطة الفشل الواحدة.الأمثلة الرئيسية لكيفية تجسيد هذه المبادئ في نظام الليدار العائم تشمل:
نظرًا لأن حركة العواصف تؤثر على قياسات اتجاه الرياح وسرعة الرياح بواسطة LiDAR ، فإن نظام Blue Aspirations® مجهز بمستشعر حركة للحصول على بيانات ارتفاع وضوح عالية.ومستشعرات المسار و DGPS للحصول على معلومات دقيقة عن المسارالخوارزمية الخاصة بنا تستخدم بعد ذلك طريقة الإسقاط لتصحيح بيانات سرعة الرياح على المستوى الأفقي المناسب.من خلال حساب زاوية تثبيت LiDAR المتحركة من مستشعر الاتجاه، النظام قادر أيضا على تحويل بيانات اتجاه الرياح التي تم جمعها إلى الزاوية الصحيحة.
| وحدات | تفاصيل |
| طوافة |
-قطر: 5m -الارتفاع: 9 أمتار - الوزن: 14 طن - الطفو الصافي: 10 طن - هيكل: خزانات متعددة -المواد: PE، الفولاذ الكربوني، الفولاذ المقاوم للصدأ |
| نظام التثبيت(1) |
-عمق الماء: >5m -رساة: رساة أسمنت 12t و / أو رساة قوة الاحتفاظ العالية - التثبيت: التثبيت من نقطة واحدة مع سلسلة DIN5683-II - قابلة للتعديل لتتناسب مع متطلبات الموقع الخاصة بما في ذلك أعمق المياه - نظام رصيف متعدد متاح أيضا |
| نظام التحكم |
- PLC الصناعية -أو جهاز التحكم المدمج لـ (بي. |
| أجهزة LiDAR |
-الليدارات:دالـ LiDAR(المعيار الافتراضي) -ZX 300M، نسخة ويندكوب البحرية، مولاس 300M |
| إمدادات الطاقة |
سعة البطارية: 60 كيلوواط في مجموعات متعددة - توربينات الرياح: 2 × 350 واط -اللوحات الشمسية: 1600W، مجموعات متعددة |
| نظام الملاحة |
-AIS × 1 -عاكس رادار × 2 - ضوء الملاحة المتوافق مع IALA 1 × 1 دعم إشارة الملاحة المزدوجة ولكن تحتاج إلى تلبية متطلبات السلطة المحلية |
| نظام تحديد الموقع |
- الاتجاهات: 0-360 درجة -دقة الاتجاه: 0.09 درجة (خط الأساس 2 م) -دقة الموقع: 0.5m (أفقي، وضع SBAS) |
| أجهزة استشعار الحركة | جهاز استشعار GNSS-INS × 2 أو جهاز استشعار GNSS-INS × 1 و جهاز استشعار MRU × 1 |
| أنظمة الاتصال |
- وحدات SAT: Iridium SBD × 1، وحدات بيانات SAT ذات النطاق العريض الأخرى (اختيارية) ؛ - شبكات الهاتف المحمول: 2G / 3G / 4G × 1؛ 2.4G / 5G Wi-Fi × 2؛ اتصال إيثيرنت المحلي |
| اكتساب البيانات |
- أجهزة كمبيوتر صناعية مزدوجة - الواجهات: سلسلة × 6، إثنتر × 2 |
| أجهزة استشعار هيدرولوجية |
-مستشعر تيار دوبلر جهاز استشعار الموجات و جهاز استشعار عمق المياه -مستشعر الملوحة ودرجة الحرارة |
مواصفات LiDARS
| 1 | معايير القياس | |
| 1.1 | ارتفاع القياس ((المدى)) | 30m ¥ 300m |
| 1.2 | طبقة القياس | 12 |
| 1.3 | نطاق قياس سرعة الرياح | 0m/s75m/s |
| 1.4 | دقة قياس سرعة الرياح | 0.1m/s |
| 1.5 | نطاق قياس اتجاه الرياح | 0°360° |
| 1.6 | دقة قياس اتجاه الرياح | 1° |
| 1.7 | قدرة تخزين البيانات | > 5 سنوات |
| 1.8 | نقل البيانات | القمر الصناعي، 4G، الواي فاي |
| 2 | ظروف العمل | |
| 2.1 | إمدادات الطاقة | 24 فولت DC،90 ~ 270 فولت AC |
| 2.2 | استهلاك الطاقة | 60 واط |
| 2.3 | نطاق رطوبة العمل | من 0% إلى 100% |
| 2.4 | نطاق درجة حرارة العمل | -40°C ~ 50°C |
| 2.5 | مستوى الحماية | IP67 |
| 2.6 | سلامة العيون | الفئة 1M ((EN60825-1) |
| 3 | شهادة | DNV-GL/DTU/WINDGUARD/ETL/CE/ |
نظام الليدار العائم Blue Aspirations مجهز بما يلي:
· الطلاء البحري الأصفر
· الصفراء X علامة الصليب؛
· منارات ضوئية صفراء مع تردد نبضات محددة لنظام جمع البيانات في المحيط
· نظام تحديد الهوية التلقائي
عاكس رادار، و
· جميع العلامات الإضافية ومساعدات الملاحة كما هو مطلوب من قبل اللوائح المحلية.
أدناه تشكيل نموذجي، ومع ذلك يتم تكييف كل نظام لتلبية المتطلبات المحلية.
أضواء الملاحة
النطاق: 5NM
الصليب
