الموثوقية هي أهم ميزة لأي نظام ليدار عائم وهي مبدأ أساسي لفلسفة تصميم Blue Aspirations.بناء على خبرة فريقنا في مبادئ التصميم من صناعة الاتصالاتكما تم تصميم النموذج التجاري بشكل تكراري باستخدام المحاكاة لنموذج مسارات الفشل والقضاء على نقاط الفشل الفردية.الأمثلة الرئيسية لكيفية تجسيد هذه المبادئ في نظام الليدار العائم تشمل:
نظرًا لأن حركة العواصف تؤثر على قياسات اتجاه الرياح وسرعة الرياح بواسطة LiDAR ، فإن نظام Blue Aspirations® مجهز بمستشعر حركة للحصول على بيانات ارتفاع وضوح عالية.ومستشعرات المسار و DGPS للحصول على معلومات دقيقة عن المسارالخوارزمية الخاصة بنا تستخدم بعد ذلك طريقة الإسقاط لتصحيح بيانات سرعة الرياح على المستوى الأفقي المناسب.من خلال حساب زاوية تثبيت LiDAR المتحركة من مستشعر الاتجاه، النظام قادر أيضا على تحويل بيانات اتجاه الرياح التي تم جمعها إلى الزاوية الصحيحة.
| وحدات | تفاصيل |
| طوافة |

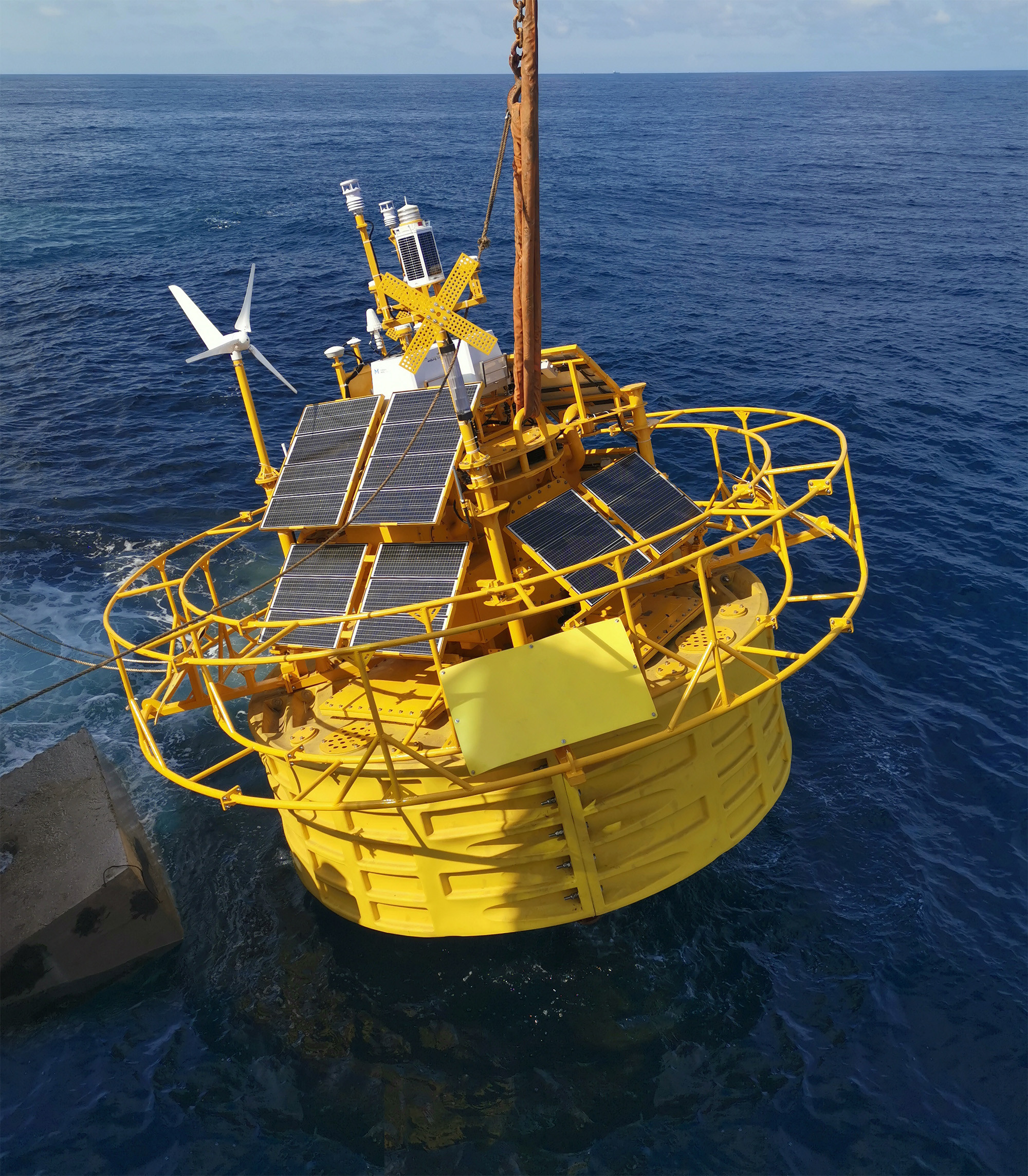

-قطر: 5m -الارتفاع: 9 أمتار - الوزن: 14.5 طن - الطفو الصافي: 10.5 طن - هيكل: خزانات متعددة -المواد: PE، الفولاذ الكربوني، الفولاذ المقاوم للصدأ |
| نظام التثبيت |
-عمق الماء: >5m -رساة: كتلة أسمنت و/أو رساة رساة - التثبيت: التثبيت في نقطة واحدة - قابلة للتعديل لتتناسب مع متطلبات موقع محددة بما في ذلك عمق المياه العميقة - نظام رصيف متعدد متاح أيضا |
| نظام التحكم |
- PLC الصناعية -أو جهاز التحكم المدمج لـ (بي. |
| أجهزة LiDAR |
-الليدارات:دالـ LiDAR(المعيار الافتراضي) (نسخة ويندكوب البحرية؛ ZX 300M، Movelaser B300M) |
| إمدادات الطاقة |
سعة البطارية: 60 كيلوواط في مجموعات متعددة - توربينات الرياح: 2×350 واط لوحات شمسية: 1600 واط، مجموعات متعددة - خلايا الوقود: 2x110W مع الوقود 224L ((اختياري) |
| نظام الملاحة |
-AIS × 1 -عاكس رادار × 2 ضوء الملاحة المتوافق مع IALA 1 × 1 دعم ضوء الملاحة المزدوج ولكن يجب أن تلبي متطلبات السلطة المحلية |
| نظام تحديد الموقع |
- الاتجاهات: 0-360 درجة -دقة الاتجاه: 0.09 درجة (خط الأساس 2 م) -دقة الموقع: 0.5m (أفقي، وضع SBAS) |
| أجهزة استشعار الحركة | جهاز استشعار GNSS-INS × 2 أو جهاز استشعار GNSS-INS × 1 و جهاز استشعار MRU × 1 |
| أنظمة الاتصال |
وحدات SAT: Iridium SBD × 1، وحدات بيانات SAT الأخرى ذات النطاق العريض (اختيارية) ؛ - شبكات الهاتف المحمول: 2G / 3G / 4G × 1؛ 2.4G / 5G Wi-Fi × 2؛ اتصال إيثيرنت المحلي |
| اكتساب البيانات |
- أجهزة كمبيوتر صناعية مزدوجة - الواجهات: سلسلة × 6، إثنتر × 2 |
|
أجهزة استشعار هيدرولوجية (اختياري) |
-مستشعر تيار دوبلر جهاز استشعار الموجات و جهاز استشعار عمق المياه -مستشعر الملوحة ودرجة الحرارة |
نود أن نضمن في هذه الوثيقة ملخصًا لتقارير عملائنا أو من أطراف ثالثة تم تعيينها من قبل عملائنا التي تدعم ادعاءات دقة البيانات وتوافر البيانات.
يتم تقديم ملخص للنتائج الرئيسية أدناه.
| العميل | اسم المشروع | الطوافة وليدارالنموذج | الإشارة | مصدر التقرير | الوقت | النتائج الرئيسية |
| طموحات زرقاء |
ثقة الكربون خريطة طريق OWA المرحلة 2 التحقق (داندي، اسكتلندا) |
BA-FLS-NX5، ZX 300M × 1; مكعب الرياح البحري V2 x1
|
البحار (ميت ماست) كوب بوصة
|
خدمات أولدبوم من المملكة المتحدة (مصادق من طرف ثالث). ستراجع DNV التقرير النهائي |
2023.3 - 20239 |
تقرير التقييم المؤقت للمرحلة الثانية لـ Windcube: المدة77 يوماًالنظامالتوافر: 100% البياناتالتوافر: >99.2% لجميع ارتفاعات القياس دقة البيانات ((سرعة الرياح): > 2m/s: R2> 0.991، المنحدر: 0.995 ~ 1.001 4~16m/s: R2> 0.985، الميل: 0.988 ~ 1.001 دقة البيانات ((اتجاه الرياح): 91m: R2>0.998الميل: 1.003, 101m: R2>0.998الميل: 1.003, 111m:R2>0.998الميل: 1.003, |
| الصين: الأودية الثلاثة |
(يانججيانج) غوانغدونغ |
BA-FLS-NX5، ZX 300M |
البحار (ميت ماست) |
الأزرق أالنشاطات |
2021 |
المدة: شهرينالنظامالتوافر: 100% البياناتالتوافر: > 99.98٪ لجميع ارتفاعات القياس دقة البيانات ((سرعة الرياح): > 2m/s: R2> 0.9959الميل: 0.9964 ~ 1.0096 4~16m/s: R2> 0.9921، المنحدر: 0.9986 ~ 1.0122 دقة البيانات ((اتجاه الرياح): 50m: R2 > 0.9987الميل: 1.0125، التراجع: -1.9075 100m: R2 > 0.9986الميل: 1.0198، التراجع: -1.4955 |
| الصين: الأودية الثلاثة |
(يانججيانج) غوانغدونغ |
BA-FLS-NX5، المولاس B300M |
البحار (ميت ماست) |
شنغهاي المعهد |
2022 |
المدة: شهرينالنظامالتوافر: 100% البياناتالتوافر: >98.5٪ لجميع ارتفاعات القياس دقة البيانات(سرعة الرياح): > 2m/s: R2 > 0.99الميل: 1.00~1.01 4~16m/s: R2 > 0.99الميل: 1.00~1.02 دقة البيانات(اتجاه الرياح): R2 > 097الميل: 1.03، التراجع: -1.3 |
| طموحات زرقاء |
النموذج الأولي التحقق (زوشان) بالقرب من الشاطئ |
(باي إف إل إس-2)4, ZX 300M |
ZX ثابت 300م |
DNVGL | 2019 |
المدة:شهر واحدالنظامالتوافر: 100% البياناتالتوافر: > 97% لجميع ارتفاعات القياس دقة البيانات(سرعة الرياح): > 2m/s: R2 > 0.994، المنحدر: 0.994 ~ 1.003 دقة البيانات(اتجاه الرياح): R2 > 0999الميل: 0.998-1002, التراجع: -0.83 ~ 0.04 |
| هوارون |
كانغنان (تشيجيانغ) |
BA-FLS-NX5، ZX 300M |
البحار (ميت ماست) |
هوارون | 2020 |
المدة:شهر واحدالنظامالتوافر:100% البياناتالتوافر: > 96.24٪ لجميع ارتفاعات القياس باستثناء 120 متر (ملاحظة: 91.31٪ ، عدة أيام ضبابية) دقة البيانات(سرعة الرياح): >2m/s: R2 > 0.9918، المنحدر: 0.9889 ~ 1.0283 4~16m/s: R2 > 0.9851الميل: 0.9851 ~ 0.9938 دقة البيانات(اتجاه الرياح): R2 > 09981، المنحدر: 0.9826 ~ 0.9961، تعويض: -0.758 ~ 1.4559 |
|
شنغهاي المعهد |
(نانهوي) شنغهاي |
BA-FLS-NX5، ZX 300M |
ثابتة منصة ZX 300 |
الأزرق طموحات |
2020 |
المدة: شهرينالنظامالتوافر: 100% البياناتالتوافر:>99.7٪ لجميع ارتفاعات القياس دقة البيانات(سرعة الرياح، > 2m/s و 4 ~ 16m/s): R2 > 0.97، المنحدر: 0.98 ~ 1.02 ملاحظة: منصة LiDAR لديها مشكلة قاتلة مع اتجاه الرياح وبالتالي اتجاه الرياح لا مقارنة |
|
القوة الصين |
شانتو |
BA4.1S، ZX 300M |
2020 |
المدة: شهرينالنظامالتوافر: 100% البياناتالتوافر: > 99.0% لجميع ارتفاعات القياس |
